Să continuăm povestea elef … 😀 pardon încercarea de a interpreta cât mai scurt și concis o electrocardiogramă. Azi vă voi satisface curiozitatea și o să vă explic cum e cu electrocardiograma din infarct. Vom trece deci la partea a doua a din utilizările EKG pe care le-am enumerat aici.

O primă observație : în cazul infarctului sunt importante TOATE cele 12 linii de pe EKG. Revenind la comparația cu elefantul, daca acesta are o bubă pe urechea stângă nu observi nimic dacă îl privești din dreapta. La fel cu infarctul. Dacă e un infarct într-o anumită zonă a inimii el va lăsa urme doar pe liniile ce privesc acea zonă. Bine, dacă e un infarct masiv (echivalentul unui elefant plin de bube) modificările vor fi prezente peste tot.

Dacă în episodul 1 ne-a interesat numărul de bătăi și/sau intervalul regulat/neregulat dintre ele, acum ne interesează ASPECTUL acestor bătăi ale inimii.

Adică oricare din imaginile pe care le-am încercuit.

Hai să vedem acum o electrocardiogramă completă

fiecare bătaie are în general următoarele componente

– ZONA CU SPINI e bătaia propriu-zisă a inimii. În termeni medicali se numește COMPLEX QRS. Spinii pot fi 2 sau 3, unul de obicei mai mare. Sînt orientați în sus sau în jos, depinde de unghiul din care e privit cordul. Sau elefantul, dacă vreți.

– CELE DOUĂ COCOAȘE se numesc în termeni medicali UNDELE P respectiv T. Cea mică din unele unghiuri nici nu se vede. Și ele pot fi orientate in sus dau în jos.

– LINIILE ORIZONTALE sau, în termeni medicali, SEGMENTELE PR și ST. Pe o ekg normală ele se află la același nivel.

Cum arată electrocardiograma din infarct acut

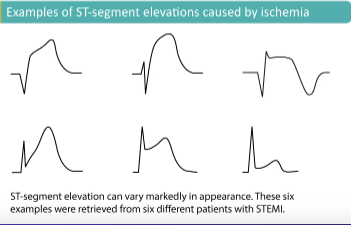

La electrocardiograma din infarct miocardic acut modificarea apare la nivelul celei de-a doua linii orizontale. Ea NU SE MAI AFLĂ LA ACELAȘI NIVEL CU PRIMA LINIE ORIZONTALĂ. Ea se ridică sau coboară, în funcție de unghiul din care e privit cordul. În variația ei ea va îngloba și cocoașa mare, generând următorul aspect

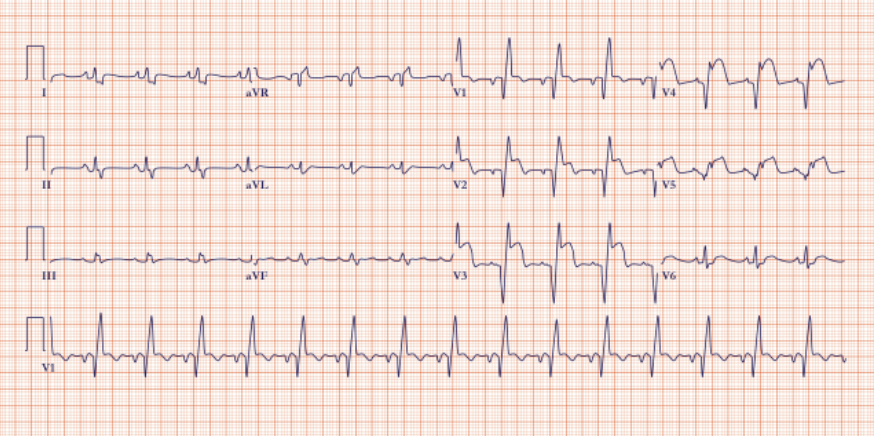

Aspectul variază în funcție de întinderea infarctului … de timpul scurs între producerea lui și efectuarea electrocardiogramei. Iată o electrocardiograma din infarct miocardic acut (IMA) cu toate cele 12 linii

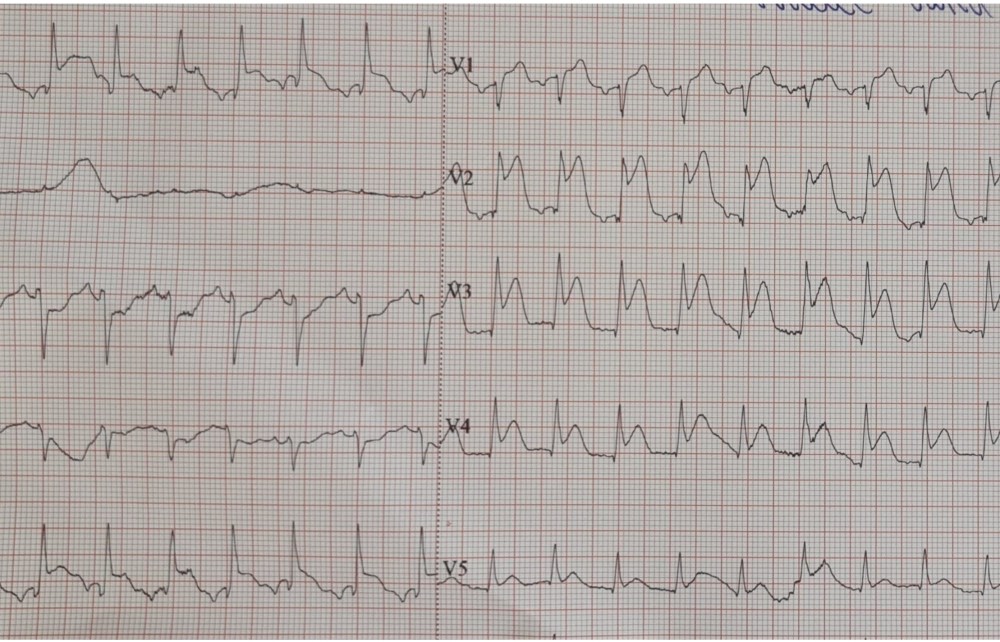

Aspectul e clar in liniile din dreapta sus și mijloc, celelalte fiind aproape normale. Mai jos vă pun electrocardiograma din infarct din cazul pacientului pe care vi l-am descris aici.

Cum arată EKG infarct miocardic vechi

De multe ori aud expresia ” mi-a spus doctorul că am avut un infarct mai demult dar pe care nu l-am simțit”. Greu să ai infarct și să nu îl simți. Cel mai probabil a fost o durere de câteva minute care nu a mai revenit și ai neglijat-o. Sunt persoane care dau buzna în urgență la cel mai mic junghi intercostal la fel cum unii nu vin chiar dacă au o durere puternică. Chestie de toleranță …

Dar să nu divaghez … Depinde de mărimea infarctului dacă acesta se vede pe EKG după un timp. Orice infarct lasă o cicatrice pe miocard, cicatrice care după un timp dispare … ca și semnele de pe electrocardiogramă. Se estimează că după cam 2 ani de la un infarct obișnuit el nu se mai vede pe EKG. Ca orice regulă are desigur și excepții …

Infarctul lasă urmele in zona cu spini din figura de mai sus. E un spin îndreptat în jos, adânc, DAR CARE NU E PRECEDAT DE UNUL, ORICÎT DE MIC, CARE SĂ URCE ÎN SUS. Acest spin care dovedește că ai avut infarct cândva se cheamă UNDĂ Q (Q WAWE)

În EKG-ul de mai jos avem această unda Q indicată printr-o săgeată

Ia să facem interpretarea unei electrocardiograme :

Ce vedem noi aici. Niște spini adânci care par să fie unda Q …. dar care nu sunt pentru că in fața lor se află … o mică „țeapă” pozitivă care anulează „dreptul” acelei unde de a fi unda Q.

Ufff … acum e gata ….

Cam atît pentru azi despre electrocardiograma din infarct. E un minim de informație care nu trebuie să îl considerați ca avînd valoare de adevăr absolut. Multe electrocardiograme conțin artefacte (datorită unor erori tehnice) despre care voi vorbi însă altădată.
